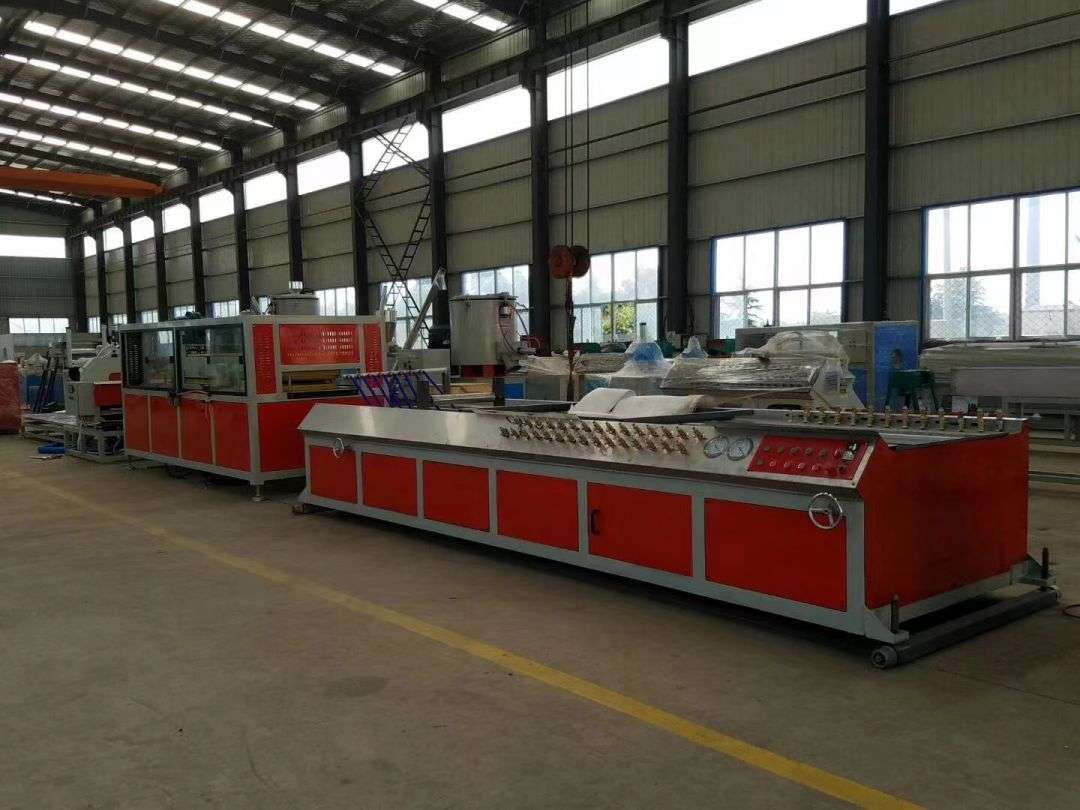

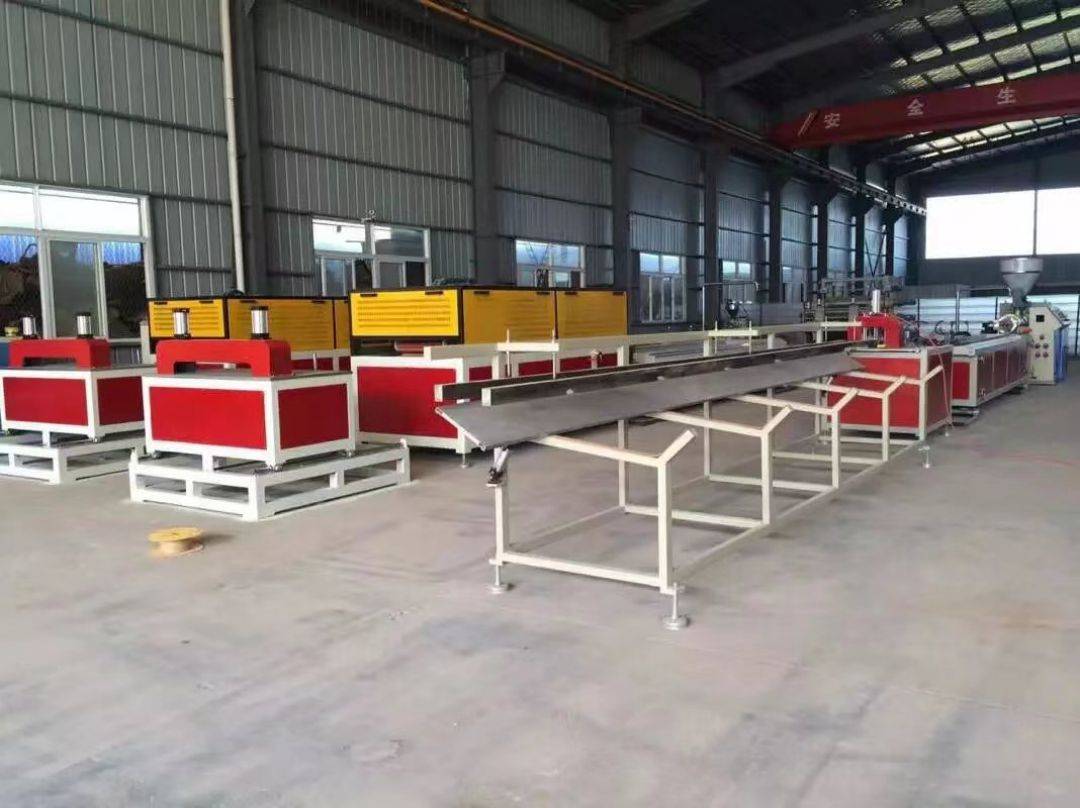

Výrobná linka PVC nástenných panelov

Výrobná linka PVC nástenných panelov pozostáva z:

① Kužeľový dvojitý hlavný stroj

② Extrudér lepidla

③ Vákuový tvarovací stôl

④ Trakčný stroj

⑤ Rezací stroj

⑥ Stojan na príjem materiálu

Výrobná linka PVC nástenných panelov využíva inteligentné ovládanie, vysoký stupeň automatizácie, stabilnú prevádzku, jednoduchú obsluhu a vysokú efektivitu výroby. Okrem toho naša spoločnosť vždy dodržiavala zákaznícky orientovaný prístup a vždy implementovala riešenie „na kľúč“, pričom zákazníkom poskytla inštaláciu, uvedenie do prevádzky, výrobu a školenie od dverí k dverám a vzorec surovín zaisťuje, že zákazníci môžu vyrábať nezávisle a stabilne.

Výrobná linka na stenové panely z PVC sa skladá hlavne z kužeľového extrudéra s dvoma závitovkami, vákuového tvarovacieho stola, traktora, rezacieho stroja a stojana na príjem materiálu.

Výrobná linka nástenných panelov z PVC využíva inteligentné ovládanie s vysokým stupňom automatizácie, stabilným vybavením, jednoduchou obsluhou a vysokou efektívnosťou výroby. Nahradením foriem rôznych špecifikácií možno vyrobiť drevoplastové dekoratívne stenové panely rôznych špecifikácií, veľkostí, tvarov a hrúbok.

"PVC stenový panel", tiež známy ako "integrovaná stena", je vyrobený z bambusového vlákna ako materiálu a živicového materiálu ako povrchovej technológie. Je široko používaný v domácich, strojárskych a iných materiáloch na dekoráciu stien. Farby sú porovnateľné s tradičnými tapetami a zároveň má aj výhody obloženia a slúži ako nový typ nástenného dekoračného materiálu, ktorý nahrádza nástenné farby a tapety.

prípad

zobrazenie produktu

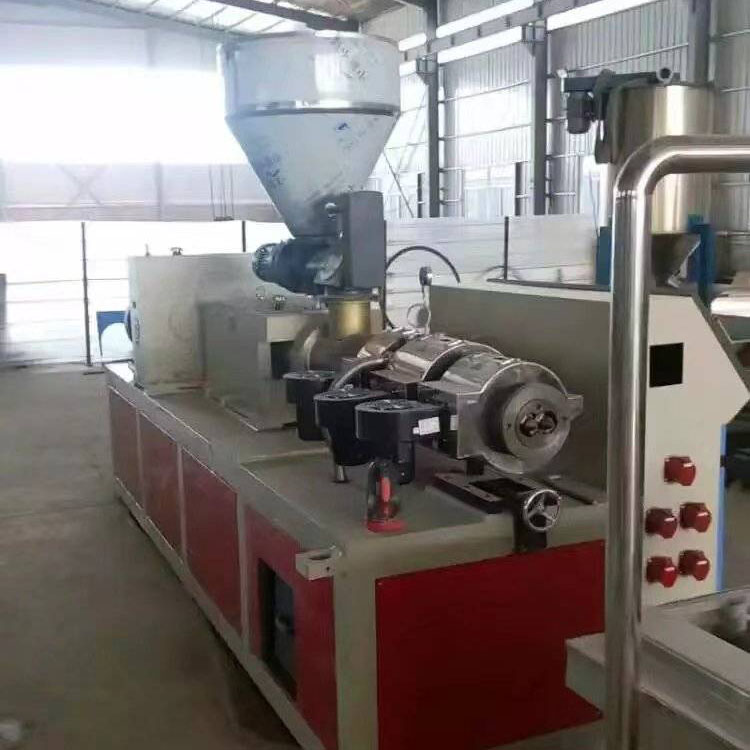

Kužeľový dvojitý extrudér

Systém vytláčania

1. Priemer skrutky: 65 / 132 (Zhoushan, Zhejiang)

2、  Maximálny výkon konštrukcie: 180-200 Kg/H

3、 Skrutková štruktúra je navrhnutá pre PVC prášok vo forme kužeľovej rotácie.

4、 Materiál skrutky nitrid 38CrMoAlA, hĺbka odsoľovania 0,5—0,7 mm, povrchová tvrdosť HV 940

5、 Vyhrievací systém kazety liaty hliníkový vykurovací krúžok + kryt z nehrdzavejúcej ocele

6、 Režim chladenia Ventilátor má nútené chladenie

7、 Vykurovacia oblasť číslo 5, vykurovací výkon 26KW,

B Kvantitatívny kŕmny systém

1、 Použite násypku z nehrdzavejúcej ocele

2、 Výkon podávacieho motora: 1,1 kW

3、 Režim regulácie rýchlosti podávacieho systému: regulácia rýchlosti frekvenčnej konverzie

C, systém vákuového čerpania

1. Výkon vákuovej pumpy: 2,2KW

2. Stupeň vákua: 0- -0 a 7Pa

D, systém pohonu

1. Prijmite skrinku na zníženie rýchlosti vysokého krútiaceho momentu, nízky hluk a dlhú životnosť (Jiangyin, Jiangsu)

2, materiál reduktora 20CrMoTi, ozubené koleso využívajúce kombináciu šikmého povrchu zubov,

3. Distribučná skriňa: výstup krútiaceho momentu v jednej osi na výstup krútiaceho momentu v dvoch osách prostredníctvom super-bicického prevodu

E, Hlavný motorový systém

1. Výkon hlavného motora: 37 kW (motor Shandong Kejie alebo Shandong Xian)

2. Režim regulácie otáčok hlavného motora: Riadenie konverzie striedavého prúdu

F, elektrický riadiaci systém

1. Jedinečný dizajn elektrickej riadiacej skrine

2. Chint nízkonapäťové elektrické spotrebiče

3. Inteligentný regulátor teploty

Tabuľka nastavenia vákua YFD

1、 Nádrž na vodu je vyrobená z nehrdzavejúcej ocele

2、 Dĺžka nastavovacieho stola: 5 000 mm

3、 Šírka stola: 1200 mm

4、 Šírka inštalačného stredu vodiacej dráhy nastavovacej plošiny: 800 mm

5、 Vákuová pumpa: 5,5KW x2,4KW x1, tri vákuové pumpy sú priamo pripojené na cirkuláciu vody, stupeň vákua 0-0,8Pa

6、 #: po 40, rozmiestnených na oboch stranách nastavovacej dosky

7、 Predné a zadné pohyblivé zariadenie nastavovacej fázy: cykloidný motor poháňa drôt na ťahanie

8、 Ďalšie viacrozmerné nastavenie smeru: všetky sú manuálne nastavenia

9、 Množstvo chladiacej vody: 6 metrov kubických / hodinu

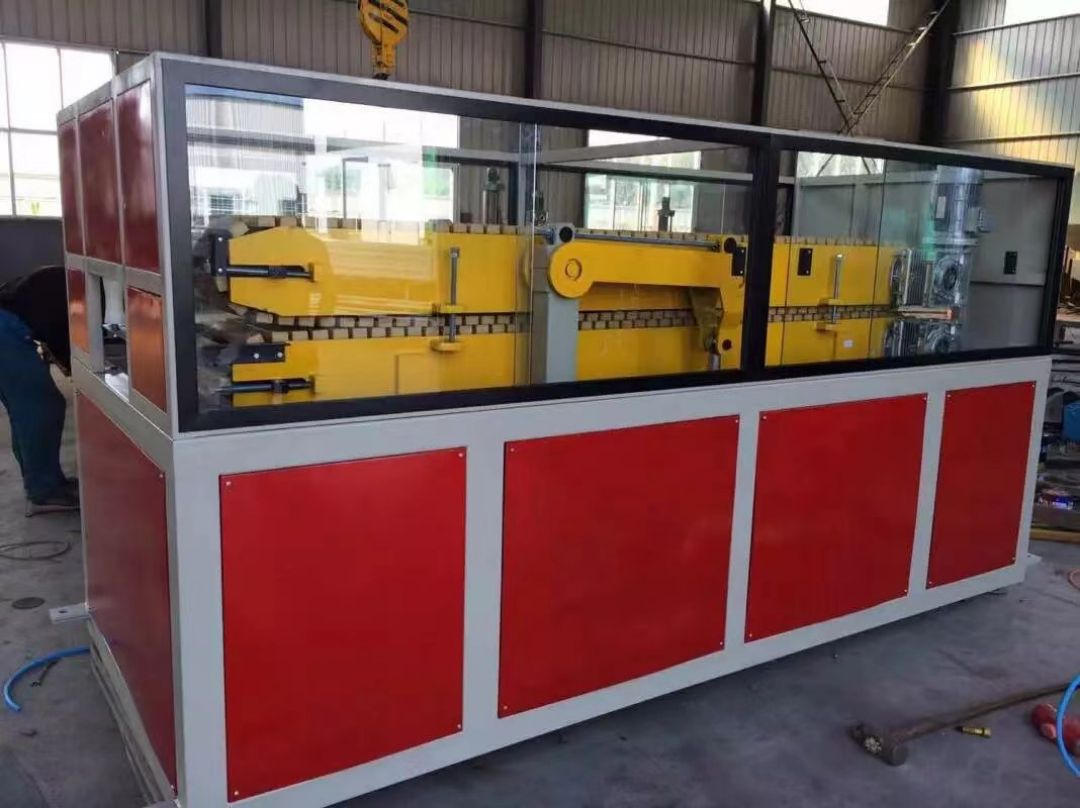

Traktor YF 600

1、 Počet trakčných pásov: 2 bary

2、 Každý trakčný pás je poháňaný spomaľovacím motorom, výkon motora 1,5 kW / jednotka

3、 Efektívna upínacia dĺžka trakcie: 1 800 mm

4、 Efektívna šírka ťažného pásu: 600 mm

5、 Trakčná rýchlosť: 0,3-3 m / min

6、 Pracovný tlak: 0,5-0,7 MPa

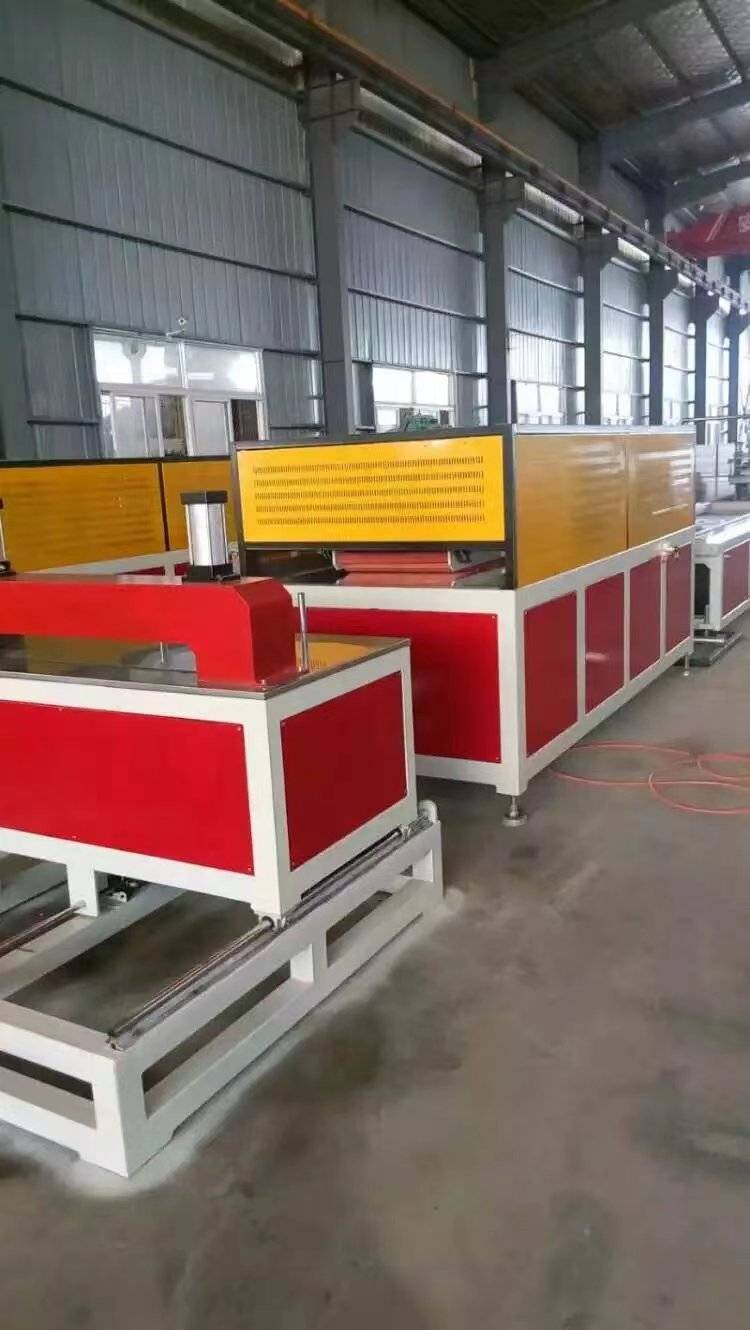

Rezací stroj YFQ600

1、 Výkon rezného motora: 2,2 kW

2, max. šírka rezu: 600 mm

3、 Výkon sacieho motora: 2,2 Kw

4、 Rezaný pílový kotúč: vysoko kvalitná zliatina, priemer pílového kotúča: 350 mm

5、 Pohyb rezacieho stola a režim pílenia: pneumatický

6、 Režim rezania: automatický / manuálny

7、 meter meter: cestovný prepínač

8、 Pracovný tlak: 0,5-0,7 MPa

9、 Maximálna výška rezu: 70 mm

Stojan YF-600

1、 Dĺžka 6000 mm

2、 Flip režim: pneumatický

3、 Materiál pracovnej dosky: nehrdzavejúca oceľ
