Zariadenie na olepovanie okrajov PVC

Zariadenie na olepovanie okrajov PVC Technické parametre a konfigurácia 1 Špecifikácia model SJ65-28/1 2 skrutky s priemerom 65 mm 3 Pomer dĺžky a priemeru skrutiek 28:1 4 Skrutková štruktúra typu PVC špeciálna skrutka 5 Štruktúra hlavne Hlaveň integrovaná 6 skrutka, materiál hlavne 38CrMOALA 7 Nitridačná úprava skrutiek a valcov Nitridačná úprava 8 skrutka a životnosť hlavne je cca 3 roky 9 Výkon motora s premenlivou frekvenciou hlavného pohonu 18,5 kW

Odoslať dopyt

Popis produktu

Zariadenie na olepovanie okrajov PVC
Technické parametre a konfigurácia

Hodnotenie projektu

1.1. Základné informácie:

suroviny	PVC častice.
Proces	Podávanie, vytláčanie, tvarovanie, trakcia, razenie, navíjanie, testovanie produktov a aplikácia
Výťažok	30-80 kg / h Primerané kolísanie podľa materiálových vlastností a špecifikácií produktu
Farba stroja	Svetlo sivý a tmavo biely pickguard v oranžovej alebo nebesky modrej
Továrenský dopyt	Stavba základov, stavebné, zemné a stenové práce; Zásobovacie žeriavy, vysokozdvižné vozíky a iné zdvíhacie zariadenia; inštalačné materiály a nástroje; Priestor: (MMM): 18M (dĺžka) x 1,5M (šírka) x 2,5M (výška);
Napájacie napätie	Napájacie napätie: 3-fázové 380V 50Hz Tolerancia napätia: 5%/-5%; Frekvencia: 50Hz±2% Celkový výkon: 40KW (výrobná linka), skutočné využitie 60 %
Drôty/potrubia/káble/stlačený vzduch	Drôty/káble: Od napájacieho zdroja na ovládanie tejto výrobnej linky a všetkých káblov z riadiacej skrine do skrine každého stroja; Prívod vody: 0,5 kubických metrov za hodinu Stlačený vzduch: 0,4-0,6 PM

1.2 Hlavné obchodné podmienky

Názov projektu	Riešenie výrobnej linky na olepovanie okrajov PVC
cena	87 000,00 RMB (cena prepravy spoločnosti)
Spôsoby platby	30% záloha, 70% plná platba pred doručením.
Doručenie	25 pracovných dní
Balíček	PE baliaca fólia alebo holý obal
Čas použiteľnosti	12 mesiacov
Doba platnosti ponuky	30 dní
Čas ponuky zariadenia: 20 23 - 3 - 12

II. Kapacita zariadenia Úvod

Model zariadenia	Použiteľné produktové suroviny	Výťažok
S J65-28/1	PVC granule	Výkon: 30-80KG/H (Primerané kolísanie podľa rôznych materiálov a prevádzkových podmienok)
Veľkosť produktu	Vyrobené podľa zákazníckych výkresov alebo vzoriek

III. Zoznam vybavenia a cenová ponuka

Sériové číslo	meno	množstvo	cena
1	Nerezový špirálový podávač	1 sada	0. 30 000 juanov
2	S J65 Linka na vytláčanie okrajov	1 sada	84 000 juanov
3	Návod na obsluhu	1 porcia
4	Elektrická schéma	1 porcia
5	Plastové príslušenstvo k strojom	1 porcia

IV. Stručný popis výkonu stroja

Názov produktu: Výrobná linka na olepovanie okrajov PVC
Položka	projektu	Požadované špecifikácie
	Rozsah špecifikácií výroby	Vhodné na olepovanie okrajov PVC alebo rohovú linku z PVC a iné profilové výrobky
	Maximálna výrobná kapacita Kg/h	3 0 - 8 0
	Maximálna rýchlosť vytláčania m/min	0,5-15
	Výška stredu výrobnej linky (mm)	1000
	Dĺžka výrobnej linky mm	Približne 13 000
	Výrobná linka na olepovanie okrajov PVC. Extrudér S J65-28/1
1	Špecifikácie	S J65-28/1
2	Priemer skrutky	65 mm
3	Pomer strán skrutky	28:1
4	Skrutková konštrukcia	Špeciálna PVC skrutka
5	Sudová štruktúra	Hlaveň integrovaná
6	Skrutka, materiál hlavne	38CrMOALA
7	Ošetrenie nitridáciou skrutiek a valcov	Nitridačná úprava
8	Životnosť skrutky a hlavne	Cca 3 roky
9	Výkon motora s premenlivou frekvenciou hlavného pohonu	18,5 kW
10	Prevodovka	Špeciálny reduktor pre plastové stroje Changzhou
11	Výkon ohrevu sudov	16 kW
12	Spôsob chladenia sudov	Chladenie vzduchom
13	Výkon chladiaceho ventilátora	4 × 0,18 kW = 0,72 kW
14	Spôsob načítania	Nerezový špirálový podávač
15	Systém regulácie otáčok motora s premenlivou frekvenciou hlavného pohonu	18,5 KW regulátor frekvenčného prevodu
16	Hostiteľské elektrické spotrebiče	Nízkonapäťové elektrické spotrebiče Chint, digitálny inteligentný regulátor teploty, invertor známej značky, ergonomicky štruktúrovaná elektrická ovládacia skriňa.
17	Hostiteľský externý zdroj napájania	Trojfázový päťvodičový systém Celkový inštalovaný výkon 50KW\|+40KW

Názov produktu: Výrobná linka na olepovanie okrajov PVC. Pleseň
Položka	projektu	Požadované špecifikácie
	Pleseň
1	Štrukturálna forma	Hlava stroja na stohovanie stavebných blokov
2	Materiál lisovacej hlavy a jadra	45# kalenie a temperovanie
3	Vyrábajte produkty rôznych špecifikácií a modelov	Výmena vytláčacích nástrojov rôznych špecifikácií a veľkostí a zodpovedajúcich tvarovacích zariadení
4	Spôsob zahrievania formy	Použite vyhrievaciu platňu alebo liaty hliníkový ohrievač bez zmeny farby
5	Životnosť formy	Cca 3 roky

Názov produktu: Výrobná linka na olepovanie okrajov PVC . Chladiaca plošina
Položka	projektu	Požadované špecifikácie
1	Dimenzovanie dĺžky nádrže	2,5 mil
2	Materiál zásobníka na vodu	Nehrdzavejúca oceľ
3	Výkon motora pozdĺžneho pohybu	0,75 kW
4	Štrukturálny typ	Chladenie vodným sprejom, výkon vodného čerpadla 1,5KW
5	Stereotyp	Vodou chladená tvarovacia forma
6	Odtoková skriňa, materiál potrubia	Nehrdzavejúca oceľ
7	Predný a zadný rozsah pohybu	800 mm
8	Rozsah nastavenia vľavo a vpravo	50 mm
9	Pohyblivý rozsah nahor a nadol	80 mm

Názov produktu: Výrobná linka na olepovanie okrajov PVC. Trakčný + raziaci stroj
Položka	projektu	Požadované špecifikácie
1	Trakčná metóda	Valček
2	Efektívna trakčná šírka	200
3	Trakčný motor	1,1 kW
4	Priemer ťažného valca	150 mm
5	Ovládanie rýchlosti	Ovládanie frekvencie
6	Raziace zariadenie	Vymeňte rôzne raziace valčeky na razenie rôznych vzorov produktov
7	Spôsob upínania	Pneumatické + manuálne
Názov produktu: Výrobná linka na olepovanie okrajov PVC. Navíjací stroj
Položka	projektu	Požadované špecifikácie
1	Metóda valcovania	Momentový motor, dvojpolohový typ kotúča
2	Dĺžka prevíjania	200-500 metrov
3	Navíjací motor	5N
4	Priemer kotúča	600 mm
5	Spôsob vybíjania	Manuálne vykladanie

Jednozávitovkový extrudér SJ65/28	1 sada
Pleseň	1 sada
Stereotypná platforma	1 sada
Ražba traktora	1 sada
Navíjanie	1 sada

prípad

zobrazenie produktu

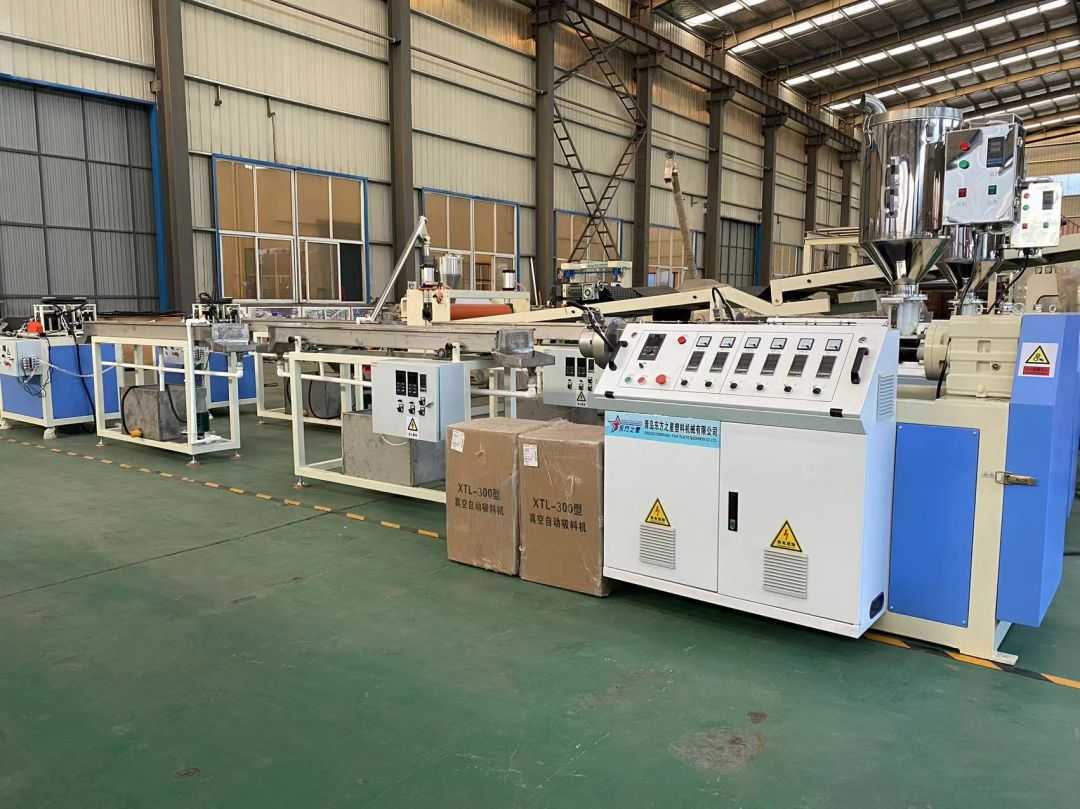

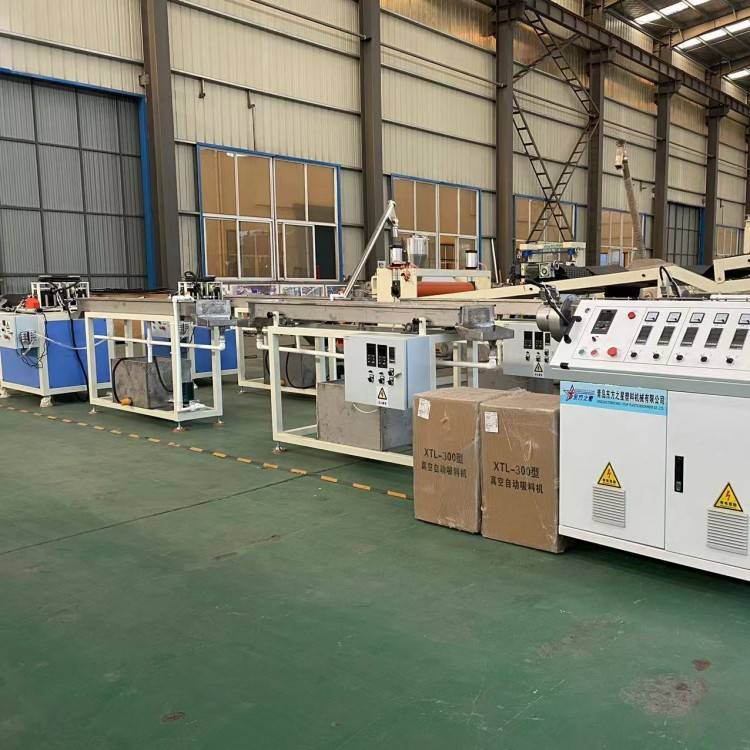

Výrobná linka na páskovanie okrajov PVC.

1 Špecifikácia model SJ65-28/1

2 skrutky s priemerom 65 mm

3 Pomer dĺžky a priemeru skrutiek 28:1

4 Skrutková štruktúra typu PVC špeciálna skrutka

5 Štruktúra hlavne Hlaveň integrovaná

6 skrutka, materiál hlavne 38CrMOALA

7 Nitridačná úprava skrutiek a valcov Nitridačná úprava

8 skrutka a životnosť hlavne je cca 3 roky

9 Výkon motora s premenlivou frekvenciou hlavného pohonu 18,5 kW

Časy položiek	projektu	Špecifikácia požiadaviek
1	Dĺžka umývadla s priemerom	2,4 mil
2	Materiál vodnej dosky	nehrdzavejúca oceľ
3	Pozdĺžny mobilný výkon motora	0,55 kW
4	Štrukturálny typ	Striekaná voda na chladenie, výkon čerpadla je 0,75KW
5	Dokončite cestu	Vodou chladená formovacia forma
6	Teleso nádrže, materiál potrubia	nehrdzavejúca oceľ
7	Predný a zadný rozsah pohybu	800 mm
8	Upravte rozsah vľavo a vpravo	50 mm
9	Rozsah hore a dole	80 mm
