Linka na výrobu profilov

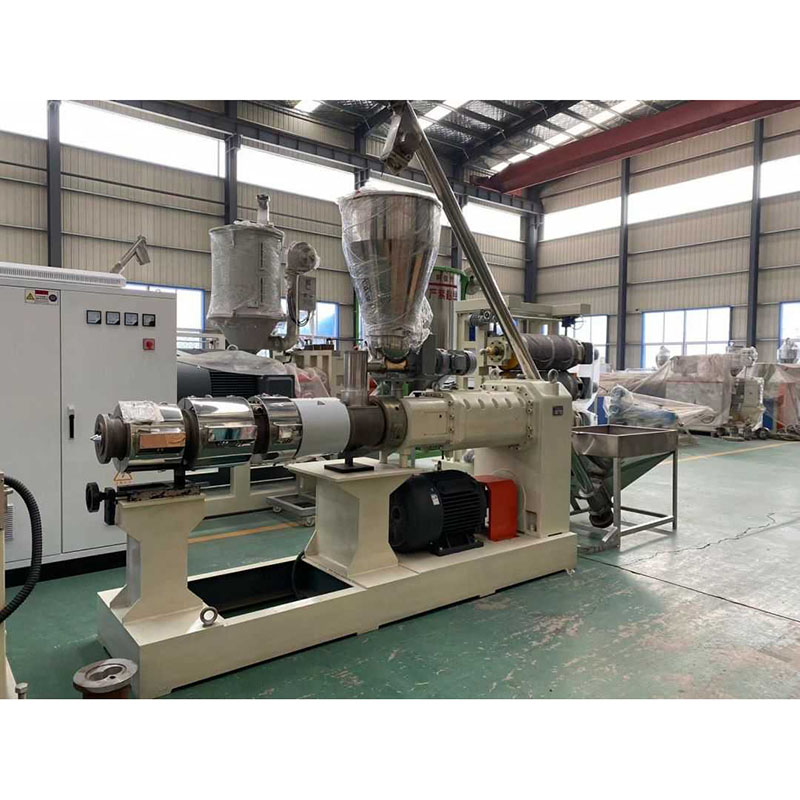

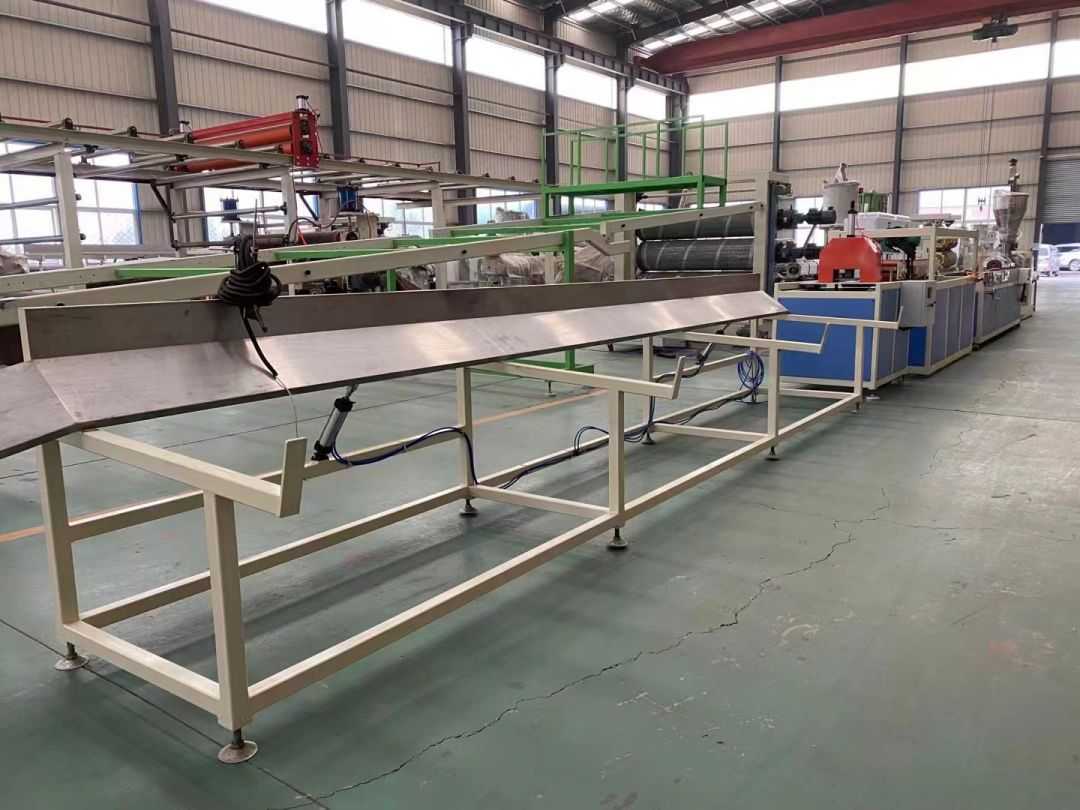

Linka na výrobu profilov Linka na výrobu profilov využíva kónické dvojzávitovkové extrudéry série SJSZ-65/132, nerezové vákuové tvarovacie plošiny, pásové traktory, automatické rezacie integrované stroje a preklápacie vykladacie regály. Tvarovacia plošina je vybavená vysokotlakovou vákuovou pumpou a vodnou pumpou, ktoré sú štvorrozmerne nastaviteľné. Traktor je pneumaticky upínaný. Automatický rezací stroj s pevnou dĺžkou používa prepínač jazdy na rezanie na pevnú dĺžku. Stohovací regál je 6 metrov dlhý, vyrobený z nehrdzavejúcej ocele a pneumaticky preklápateľný.

Odoslať dopyt

Popis produktu

Linka na výrobu profilov

Linka na výrobu profilov využíva kónické dvojzávitovkové extrudéry série SJSZ-65/132, nerezové vákuové tvarovacie plošiny, pásové traktory, automatické rezacie integrované stroje a preklápacie vykladacie regály. Tvarovacia plošina je vybavená vysokotlakovou vákuovou pumpou a vodnou pumpou, ktoré sú štvorrozmerne nastaviteľné. Traktor je pneumaticky upínaný. Automatický rezací stroj s pevnou dĺžkou používa prepínač jazdy na rezanie na pevnú dĺžku. Stohovací regál je 6 metrov dlhý, vyrobený z nehrdzavejúcej ocele a pneumaticky preklápateľný.

prípad

zobrazenie produktu

projektu	technický parameter
hlavný motor
elektrická ovládacia skriňa	* Vzduchový spínač: Chint * Použitá hrúbka ocele nie je menšia ako 1,5 mm a všetky elektrické komponenty sú od známych značiek
Objem výroby (kg/h)	100-200 (líši sa s rôznym objemom vytláčania spracovávaných materiálov a prevádzkovými podmienkami)
veľkosť (mm)	3670 x 1500 x 2350 mm
hmotnosť (kg)	3000 kg
Automatický dávkovací a dávkovací zásobník	Materiál: nehrdzavejúca oceľ
Vedenie na prenos energie	trojfázový štvorvodičový systém
Regulátor teploty s funkciami núdzového zastavenia a ochrany	Inteligentná tabuľka na reguláciu teploty Funkcia alarmu nadprúdovej ochrany Systém ochrany proti preťaženiu vysokým napätím.
vlastnosť	Vysoký strih, dobrý plastifikačný účinok, vysoký výkon (100-160 kg / h) rýchlosť vytláčania profilu zodpovedajúcej veľkosti, aby sa splnili výstupné požiadavky výrobnej linky. Výrobné materiály na vysokej úrovni a odolné diely majú robustné vlastnosti.
Ako sa zobrazujú údaje ovládacieho panela	digitálny displej
Skrutka: vysoko kvalitná zliatina 38CrMoAIA nitridová vrstva hrúbka 0,7 mm, povrchová tvrdosť HV940,Ra0,4um Známa čínska značka
priemer (mm)	65/132 mm
aktívna dĺžka (mm)	2140 mm
množstvo	článok 2
formulár	zúženie
Rýchlosť Rýchlosť (ot./min)	1~34 (dioutward)
Bubon vysoko kvalitná zliatina 38CrMoAIA nitridová vrstva hrúbka 0,7mm, povrchová tvrdosť HV940,Ra0,4um
Typ strojového valca	monolitické zariadenia
Spôsob vykurovania	Odlievaný hliníkový vykurovací krúžok
Počet vykurovacích plôch	Oblasť 4
vykurovací výkon (kw)	30 kW (11/4/6/8)
teplotný rozsah (℃)	50 ~ 350 ℃
Počet chladiacich plôch	3 Okres
Kombinované prietokové jadro	45 #, chrómovaný vnútorný povrch
priechod chladiacej kvapaliny	Ventilátor 3X250w je chladený
chladiace médium	vzduchu
zabezpečenie kvality	Životnosť viac ako 10 000 hodín
Spôsob manipulácie s bubnom stroja	Tvrdosť dvojitej zliatiny HRC 55-62
2. Systém pohonu a systém spomalenia
Výkon motora hlavného pohonu	37kw, motor slávnej značky Shandong
Pracovná metóda hlavného motora	Trojfázový asynchrónny motor, priamo spojený s prevodovkou, motor s premenlivým frekvenčným meničom
Otáčky hlavného motora hlavného pohonu	30~1400 otáčok/min
Značka prevodovky	Horizontálna prevodovka s vysokým torzným momentom, ozubené koleso s tvrdým sklonom
ozubené koleso	Úprava infiltráciou dusíka, materiál prevodovky je 20CrMoTi
schránka na pracovné lístky	Dva redukčné hriadele rozvodnej skrine sú poháňané taickými ozubenými kolesami
Režim regulácie rýchlosti hlavného motora	Regulácia rýchlosti striedavého prúdu
3. systém vákuového čerpania
typu	vodná kruhová vákuová pumpa
výkon motora	3kw
Pracovný režim motora	trojfázový asynchrónny motor
stupeň vákua	0~-0,8pa
vákuová pumpa	Výkon výfuku: 60 m³/h

1. 240 Tabuľka nastavenia vákua

veľkosť (mm)	400012001475 mm (vrátane veľkosti vodiacej lišty)
Materiál vodnej dosky	nehrdzavejúca oceľ
Počet vzduchových dýz a vodnej dýzy	Asi 60
Pohybujte motorom pred a po	0,75 kW (1 sada)
vodné čerpadlo	3 kW
Typ vákuovej pumpy	Vodné kruhové vákuové čerpadlo
Výkon vákuového čerpadla	Dva, 4kw
stupeň vákua (Mpa)	0~-0,8pa
Poloha a spôsob pripojenia trysky vodnej pary	Umiestnenie: obe strany nastavovacej dosky: pevný typ
Režim nastavenia výšky stredu	Návod na kochleárny červ
ovládacia skriňa	1、 jednoduchá obsluha. 2、 Uvedomte si tabuľku nastavenia pred a po elektrickom nastavení, manuálnom nastavení nahor a nadol. 3、 Elektrické spotrebiče sú vyrobené z materiálu Chint 4、 Všetky motory majú ochranu proti nadmernému zaťaženiu.
Objem a množstvo nádržky na vodu	Asi 150L

Všeobecné parametre špecifikácie

Automatické ovládanie prívodu a odtoku vody

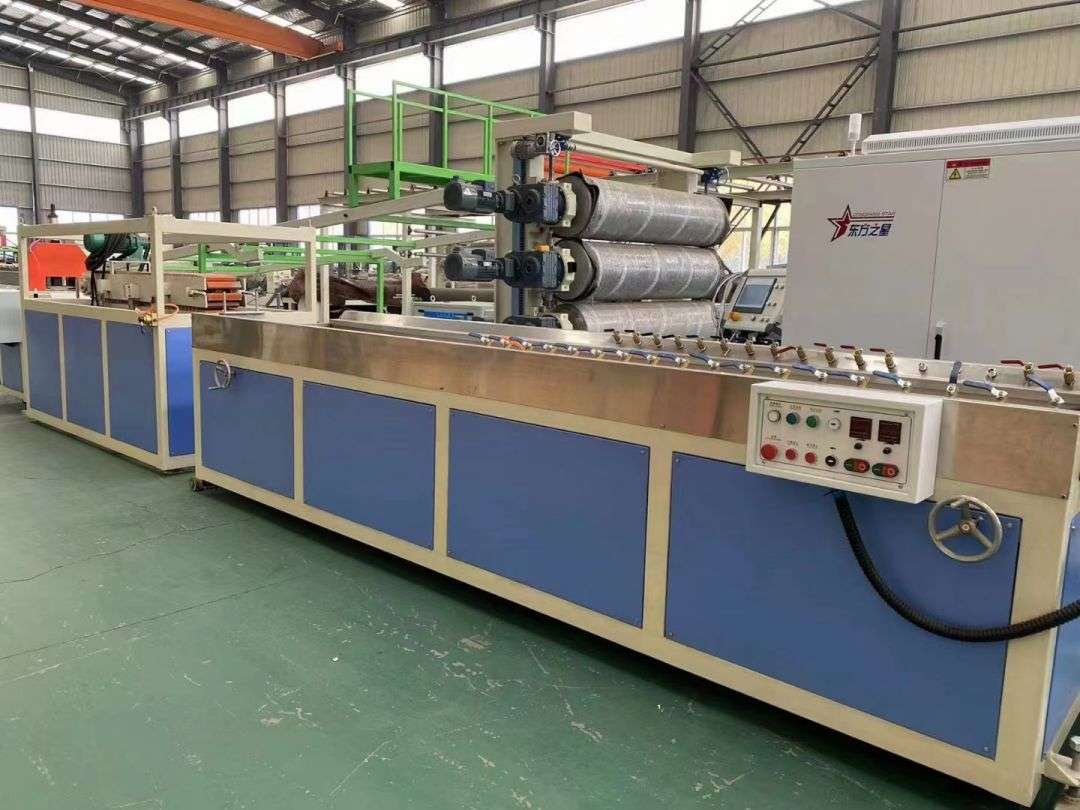

Vákuový stôl 1

Posuňte sa o 700 mm a dopredu

Ľavé a pravé jemné doladenie ± 30 mm

Vodné kotúče sú vyrobené z nehrdzavejúcej ocele

Vonkajšie potrubie a vybavenie sa ľahko inštalujú a ľahko sa repasujú.

Všetky vonkajšie potrubia pre prívod a odvod vody sú vyrobené z oceľových pozinkovaných rúr veľkosti 1 "-2".

dobre vyzerajúci vzhľad

2. Pásový traktor

Dlhé, X a široké (mm)	1800 mm x 1500 mm x 1700 mm
Trakčná rýchlosť (m/min) maximálny ťah oja	0,8-5 m/l 4000 N
Výkon trakčného motora (kw)	2,2 kW x 1
Traťový spôsob	pneumatické
Režim pripojenia motora	hviezdicové spojenie
počet motorov	1
otáčky motora	10~1450 ot./min
Efektívna dĺžka stopy	1500 mm
Regulácia otáčok motora	AC motor, regulácia otáčok meniča
Režim pripojenia gumy a dráhy	Rýchle pripojenie pomocou skrutiek, jednoduchá inštalácia a odstránenie
Charakteristika trakčných blokov	Kombinujte s gumovými blokmi a oceľou Q235A s dobrou životnosťou a odolnosťou proti opotrebovaniu
Clammode režimu	pneumatické ovládanie
Stredová výška traktora	1000 ± 50 mm, nastaviteľná, synchrónna trakčná rýchlosť.
Tlak stlačeného vzduchu	0,5 až 0,7 MPa
Spôsob tankovania reťaze	Manuálne pridávanie
ovládacia skriňa Valec a pneumatické diely	Elektrické časti: Chint Valec používa Yadke
Všetky pneumatické časti: Yadker × Ovládač traktora je na ovládacej doske vákua × Dvierka a boxy na zvyšných stranách sú vyrobené z oceľového plechu s hrúbkou 1,5 mm. × Vzhľad traktora je krásny.

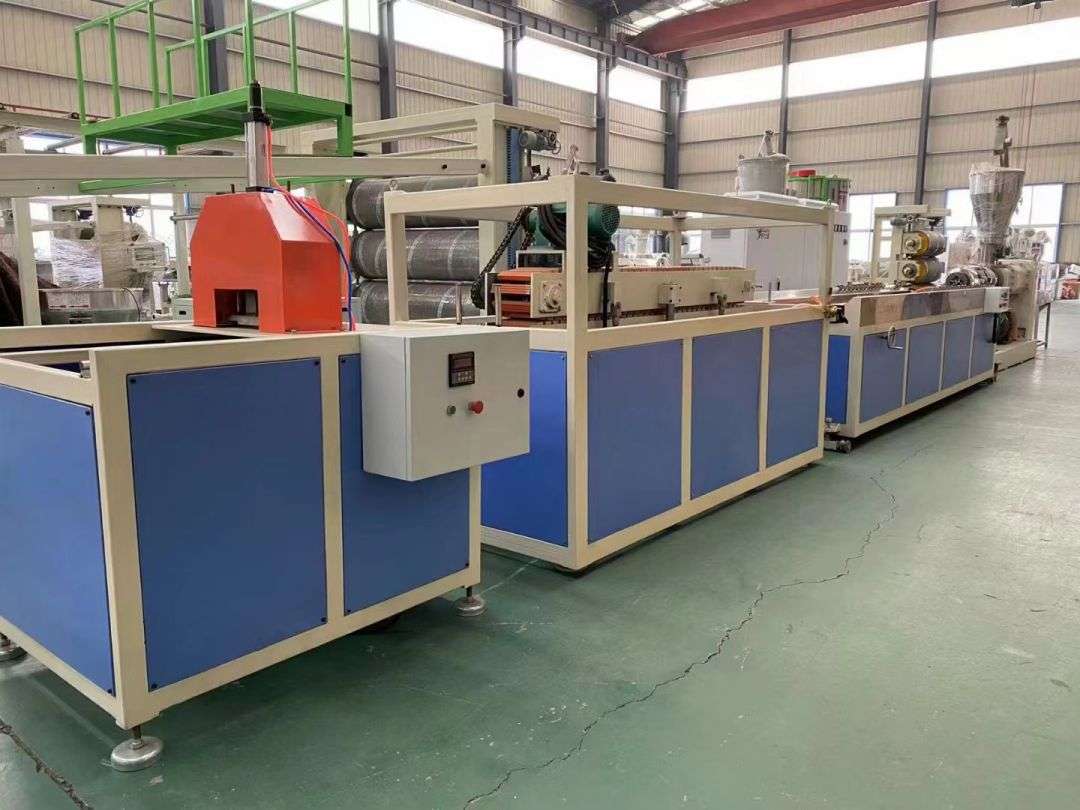

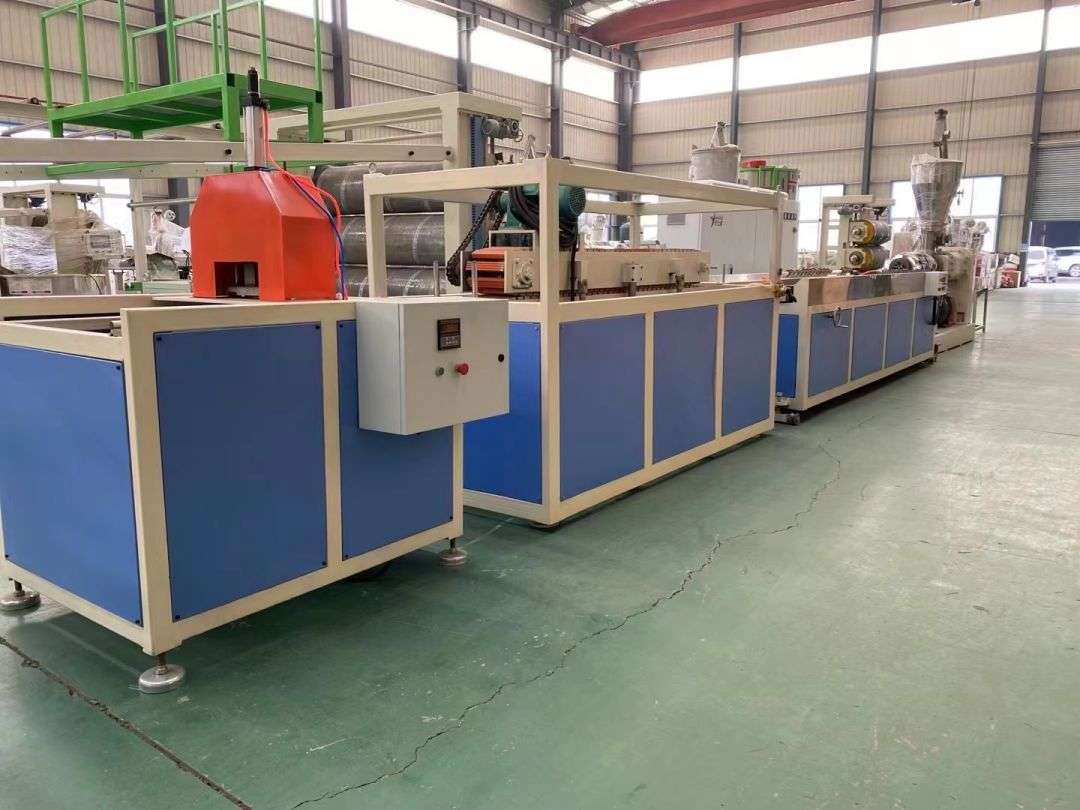

Integrovaný stroj na automatické rezanie

3. Rezací stroj: 1 200 MM X 1 160 MM X 1 600 MM
Tlakový režim Presnosť rezania Výška rezu Znížte výkon motora	pneumatický okruh ≤ 2 mm ≤ 150 mm 1,5 kw
Maximálna šírka rezu	260 mm
metrová metóda	fotoelektrický spínač
Tlak kompresie vzduchu	0,5 až 0,7 MPa
