Linka výroby PE drenážnych dosiek

Qingdao Eaststar, využívajúc svoje hlboké technické znalosti v oblasti extrúzie so širokou šírkou, spustil vysoko výkonnú linku na výrobu PE drenážnych dosiek. Táto linka, navrhnutá špeciálne pre budovanie infraštruktúry, podzemné inžinierstvo a terénne úpravy, využíva jednozávitovkový extrudér s veľkým priemerom 105/33 a technológiu presného dvojvalcového formovania, aby sa zabezpečila rovnomerná štruktúra listu a efektívne odvodnenie. With robust plastic sheet production line manufacturing processes and top-tier electrical components from Siemens and ABB, we help customers enhance their production competitiveness and ensure a stable supply of engineering materials.

Model:SJ 105/33

Odoslať dopyt

Popis produktu

Prehľad výrobnej linky PE drenážnej dosky

Automatizácia prechádza celým výrobným procesom: automatické podávanie, hydraulická výmena sita, servoriadené tvarovanie a automatické meranie/navíjanie dĺžky. Riadiaci systém využíva PLC Siemens série S7 a frekvenčné meniče ABB s kľúčovými nízkonapäťovými komponentmi od Schneider Electric a Siemens, ktoré zaisťujú spoľahlivú prevádzku a presné riadenie.

Kompletný zoznam zariadení pre výrobnú linku PE drenážnych dosiek

Nie	Názov zariadenia	Množ.	Kľúčové poznámky
1	Systém kŕmenia	1 sada	Vákuový podávač s nerezovým zásobníkom
2	105/33 Jednozávitovkový extrudér	1 jednotka	Jednotka na vytláčanie jadra, Výkon 250-280 kg/h
3	Menič obrazovky	1 jednotka	Hydraulický, dvojpolohový automat
4	Dávkovacie čerpadlo	1 sada	Presné čerpadlo na taveninu pre stabilný výkon
5	L = 1650 T-Die	1 jednotka	Jednotka na vytláčanie jadra, Výkon 250-280 kg/h

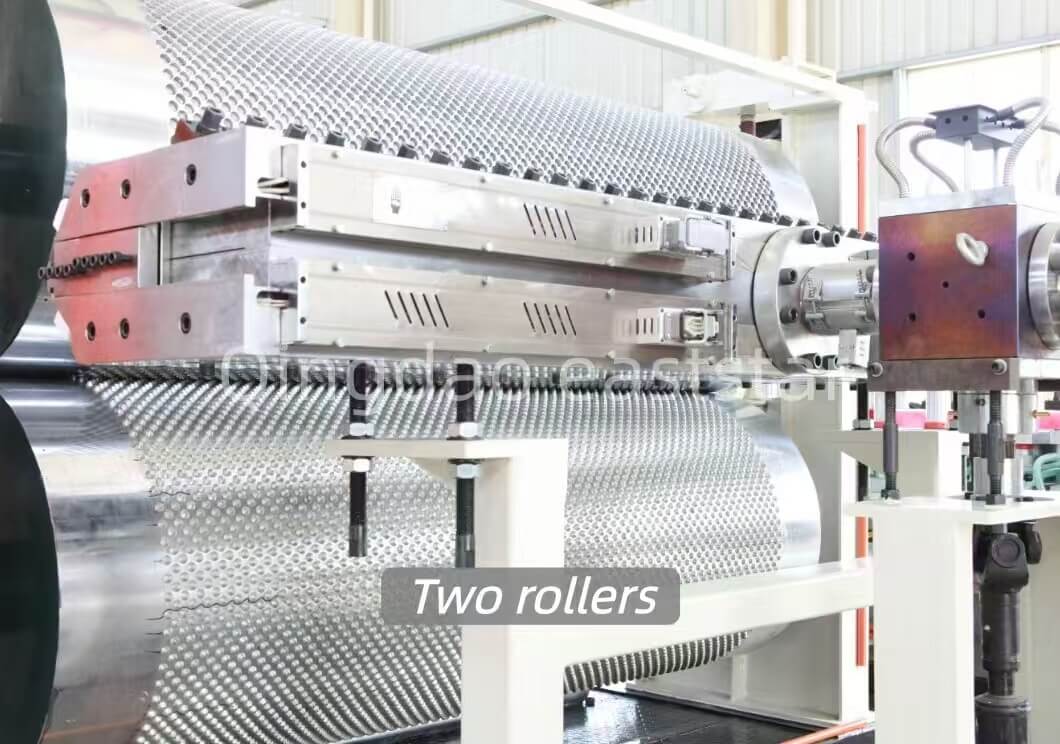

6	L=1700 Dvojvalcová formovacia jednotka	1 sada	Jednotka na formovanie jadra s vákuovým systémom

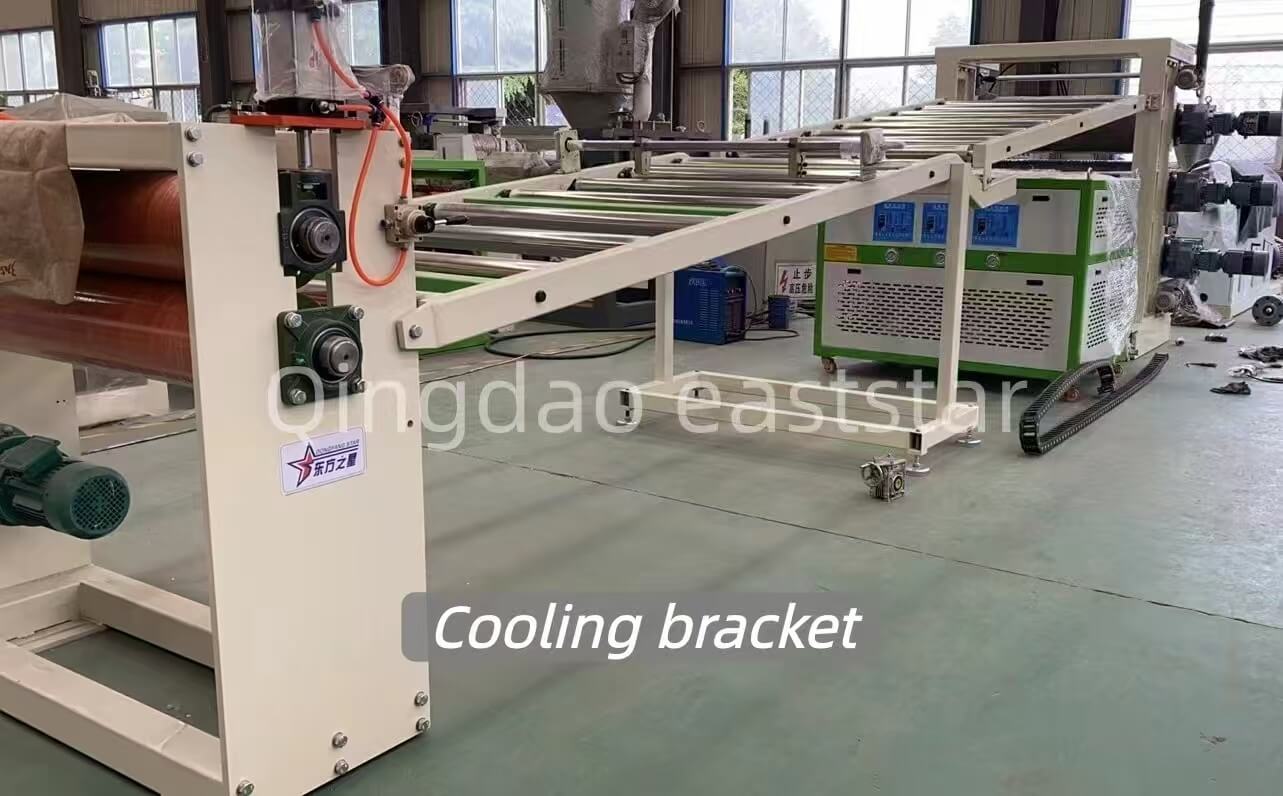

7	Chladiaci držiak a orezávač hrán	1 sada	6m dĺžka, zahŕňa zber šrotu

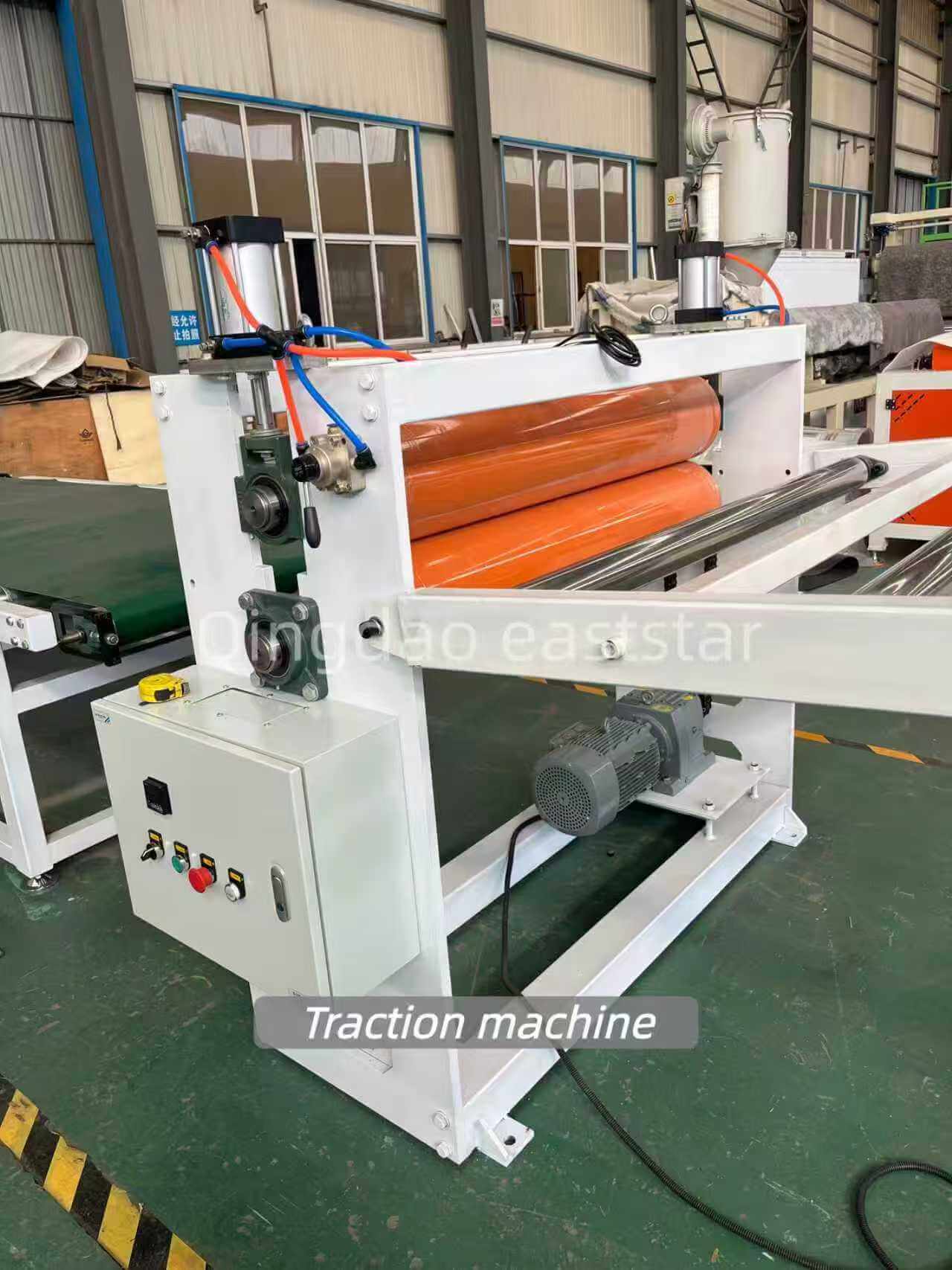

8	Odťahová jednotka	1 sada	Pogumované valčeky pre stabilnú trakciu
9	Cross-Cutter	1 jednotka	Automatické meranie dĺžky a rezanie

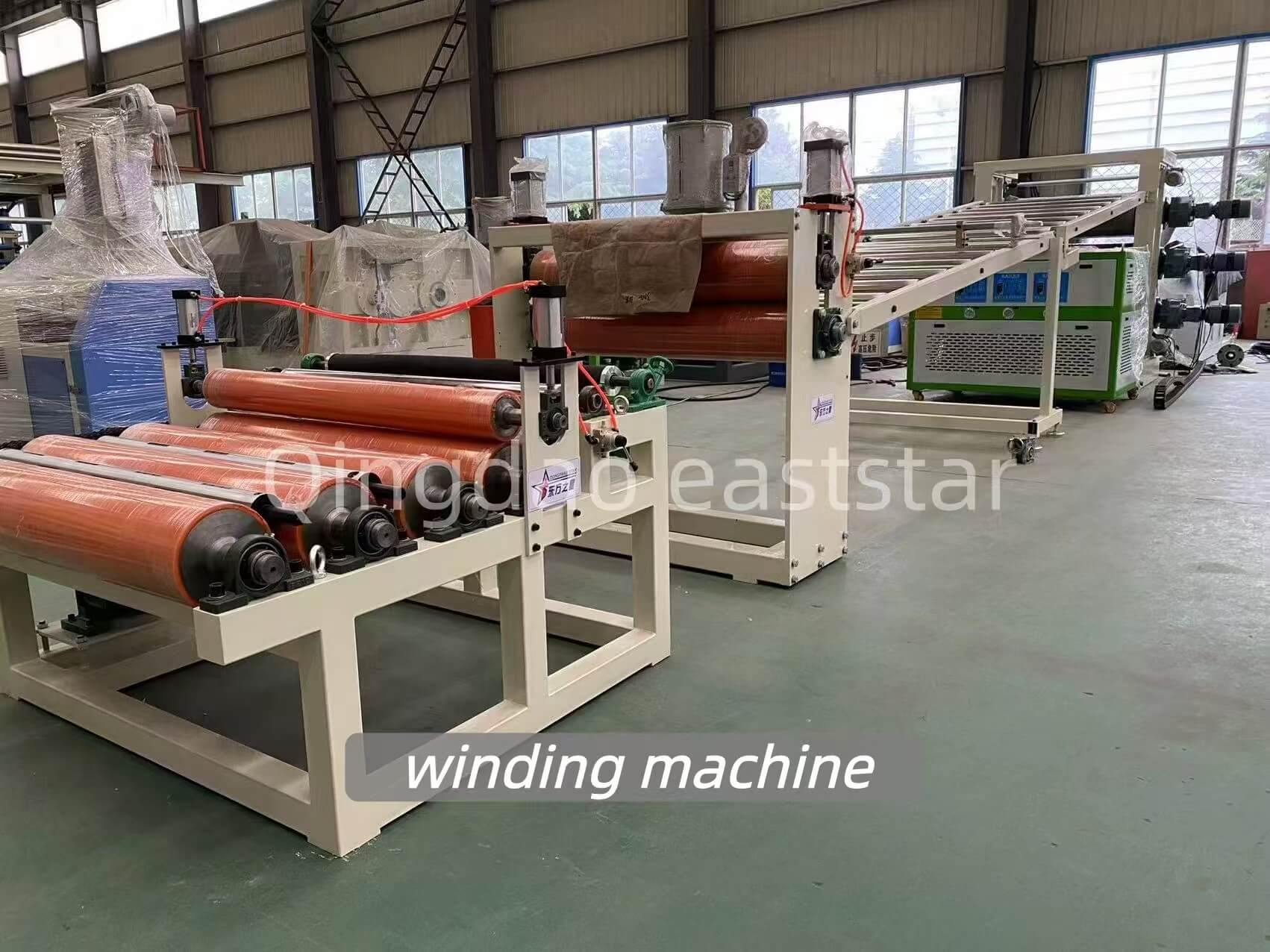

10	Winder	1 jednotka	Trecí navíjač, max. rolka pr. 500 mm
11	Elektrický riadiaci systém	1 sada	Plne integrované automatické ovládanie

Kľúčové vlastnosti výrobnej linky PE drenážnych dosiek

Vysoko efektívne a stabilné vytláčanie:Jadro jednozávitovkového extrudéra s vysokým pomerom L/D 105/33 využíva nitridovanú 38CrMoAlA závitovku a valec, ktoré ponúkajú vynikajúcu tvrdosť a odolnosť proti oderu. Linka poháňaná výkonným 90kW motorom dosahuje veľkoobjemovú plastifikáciu PE materiálov, s výkonom až 250-280 kg/hod.

Presný výstup a jednotnosť:Táto výrobná linka je vybavená presným dávkovacím čerpadlom taveniny a špeciálne navrhnutou T-matnicou v štýle vešiaka. Prietokový kanál matrice je pochrómovaný a zrkadlovo leštený, aby sa zabezpečilo rovnomerné rozloženie taveniny a konzistentná hrúbka plechu. Tvarovacie valce sú presne brúsené a pochrómované, výsledkom čoho je výnimočne hladký povrch a zaisťuje hladký a rovný povrch plechu.

Plne automatizované a spoľahlivé ovládanie:Automatizácia prechádza celým výrobným procesom: automatické podávanie, hydraulická výmena sita, servoriadené tvarovanie a automatické meranie/navíjanie dĺžky. Riadiaci systém využíva PLC Siemens série S7 a frekvenčné meniče ABB s kľúčovými nízkonapäťovými komponentmi od Schneider Electric a Siemens, ktoré zaisťujú spoľahlivú prevádzku a presné riadenie.

Robustný a odolný:Dvojvalcová formovacia jednotka má pevné oceľové bočnice a je vybavená japonskými ložiskami NSK. Valce sú poháňané vysokovýkonným servosystémom s robustnou konštrukciou a vysokou odolnosťou voči tlaku, vďaka čomu sú ideálne pre dlhodobú nepretržitú prevádzku.

Technické detaily hlavnej výrobnej linky PE drenážnej dosky

A. Celkový výkon linky

Špecifikácia produktu: Šírka 1500 mm; Hrúbka 0,8 mm, 1,0 mm, 1,2 mm (jedna vrstva)

Výkon extrúzie: 250-280 kg/hod

Surovina: PE granule (Rýchlosť toku taveniny: 0,9-2,0)

B. Technické špecifikácie základných komponentov

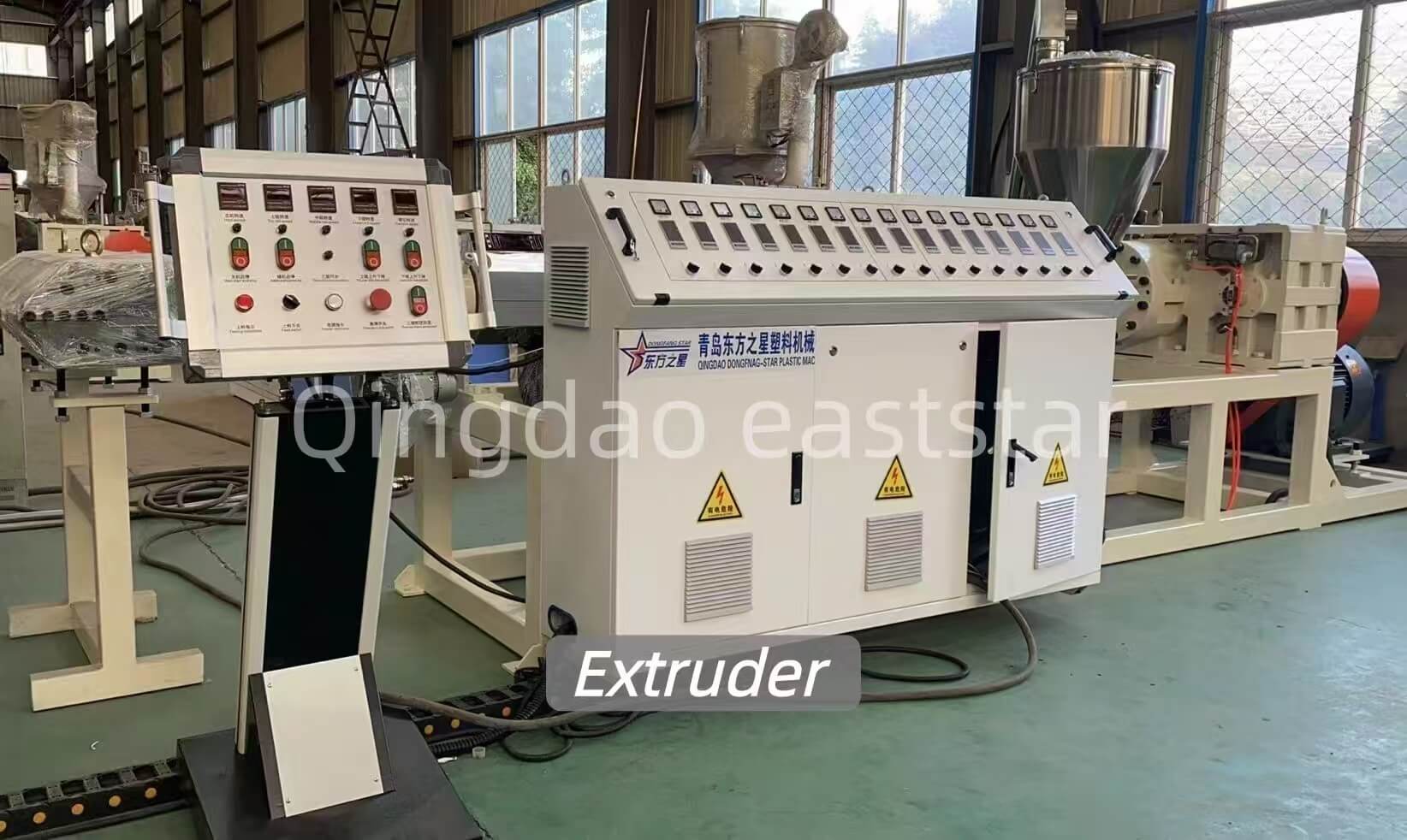

1. Jednozávitovkový extrudér SJ105/33

Motor	105/33
Skrutka a hlaveň	Jin Hailuo
Materiál	38CrMoAIA
Hĺbka nitridácie	0,5-0,7 mm
Tvrdosť skrutky	HV≥740
Tvrdosť hlavne	HV≥940
Priemer skrutky	105 mm
L/D pomer	33
Povrchová úprava valčekom	Keramické kúrenie
Počet vykurovacích zón	6
Celkový vykurovací výkon	Množ.
Spôsob chladenia	Chladenie ventilátorom
105 mm	6 × 0,25 kW
Vodič
Motor	Objal ju
105 mm	90 kW
Regulátor rýchlosti	ABB
Prevodovka	Prevodovka Jiangyin
Typ siete	Špirálovitý povrch zubov
Tepelné spracovanie	Nauhličovanie a brúsenie
Typ pripojenia	Priamy pohon

2. L=1700 Dvojvalcová formovacia jednotka

Štruktúra drenážnej dosky	10/20/30 mm (vyberte si jeden), valcový alebo vyrobený na mieru podľa vzorky.
Aktívne valcové vysávanie	s vysokotlakovým vákuovým čerpadlom.
Materiál valčeka	Vysoko kvalitná oceľ 45#.
Valcová štruktúra	Špeciálny viackanálový dizajn.
Priemer valčeka	Φ450 mm.
Efektívna šírka valca	1700 mm.
Koaxiálnosť	≤ 0,01 mm.
Povrchová úprava valčekom	Ra ≤ 0,025 um.
Tvrdosť povrchu valcov	HRC58-62.
Hrúbka pochrómovania	0,08 mm.
Prevodovka prevodovka	Felloca.
Vysielací výkon	2,9 kW.
Cross-Cutter	Servo Huichuan.
Metóda nastavenia medzery dvoch valcov	Elektromechanické otváranie a zatváranie, ručné jemné nastavenie šnekového prevodu, so samosvornou funkciou, bezpečnostným núdzovým vypínačom a synchrónnym riadiacim systémom.

Dvojvalcový typ	Vertikálne.
Dvojvalcový stenový panel	Pevný oceľový plech.
Dvojvalcové naklápacie valčekové ložiská	NSK (Japonsko).
Otočný kĺb	Vysoko efektívne a stabilné vytláčanie:

3. Elektrický riadiaci systém

Trváme na používaní celosvetovo renomovaných značiek v kľúčových oblastiach, aby sme zaistili spoľahlivosť:

Ovládací panel	Siemens radu S7
PLC, modul riadenia teploty	Siemens S7
Hlavný regulátor otáčok motora	ABB
Regulátor otáčok dávkovacieho čerpadla	ABB
Ovládač formovacieho stroja	Servo Huichuan
Stýkače	Schneider alebo Siemens
relé	ABB
Nízkonapäťový istič	Schneider
Vzduchový spínač	Siemens/Schneider
Tlačidlá, spínače, kontrolky	Schneider
Zobraziť meter	Autonika

Certifikácie

Aplikácie a vlastnosti produktu

Táto výrobná linka je špeciálne navrhnutá na výrobu PE drenážnych dosiek a je široko používaná v:

Základná drenáž:Pre budovy, tunely a podzemné stavby.

Skládky a terénne úpravy:Ako drenážna vrstva v stavebnom a environmentálnom inžinierstve.

Strešné záhrady a vertikálna zeleň:Poskytuje nevyhnutnú drenáž pre záhradnícke aplikácie.

Kľúčové vlastnosti vyrábaných PE drenážnych dosiek zahŕňajú:

Vysoká pevnosť a odolnosť:Odoláva tlaku pôdy a mechanickému namáhaniu.

Vynikajúca drenážna kapacita:Dosahuje efektívne odvodnenie vďaka svojej starostlivo navrhnutej štruktúre.

Odolnosť proti korózii:Ponúka dlhú životnosť v rôznych pôdnych a vlhkostných podmienkach.

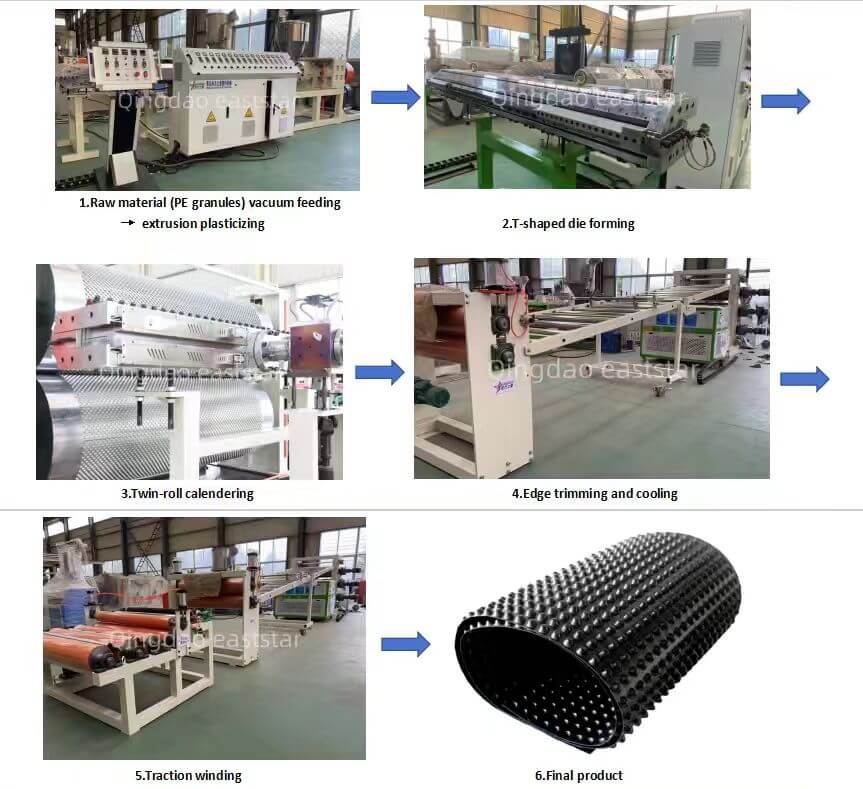

Kompletný výrobný proces:

O EASTSTAR

Medzi hlavné produkty spoločnosti Qingdao Eaststar Plastic Machinery Co., Ltd. patria: zariadenia na výrobu plastových fólií, zariadenia na výrobu plastových profilov, zariadenia na výrobu interiérových a exteriérových dekorácií automobilov, inteligentné poľnohospodárske pestovateľské zariadenia, nové zariadenia na vytláčanie materiálov a rôzne pomocné zariadenia na spracovanie plastov. Produkty spoločnosti sú distribuované po celom svete a vyvážané do juhovýchodnej Ázie, Stredného východu, Južnej Ameriky a ďalších krajín.

Služby, ktoré poskytujeme pre projekty PE odvodňovacích dosiek

1. Predávajúci poskytne Kupujúcemu montážne výkresy pre kompletnú sadu zariadení; a podľa požiadaviek Kupujúceho vyslať na miesto Kupujúceho technický personál, ktorý bude usmerňovať a pomáhať pri inštalácii, uvádzaní do prevádzky a zaškolení obsluhy zariadenia, kým operátori Kupujúceho nebudú môcť samostatne vyrábať kvalifikované produkty.

2. Predávajúci po inštalácii, ak to podmienky skúšobnej prevádzky dovolia, zabezpečí podľa potreby zaškolenie obsluhy zariadení na mieste a poskytne kupujúcemu komplexné technické služby výrobného procesu.

3. Návrh riešenia na mieru: Poskytujeme optimalizované konfigurácie zariadení na základe špecifických špecifikácií produktu a požiadaviek na kapacitu. 5. Smer prevádzky zariadenia a vonkajšiu farbu farby je možné prispôsobiť podľa požiadaviek kupujúceho.

6. Dodávateľ splní požiadavky na dodaciu lehotu podľa zmluvy kupujúceho.

7. Následná údržba alebo výmena dielov bude len spoplatnená.

Často kladené otázky

Otázka: Ste strojársky závod alebo obchodná spoločnosť?

Odpoveď: Máme vlastnú továreň, čo znamená, že môžeme prísne zaručiť kvalitu produktu a dodaciu lehotu a neúčtujeme sprostredkovateľom.

Otázka: Poskytujete služby testovania zariadení?

Odpoveď: Áno, poskytujeme testovacie služby na stroji. Dodatočný poplatok za testovanie bude účtovaný na základe nákladov na testovanie (elektrina, práca atď.).

Otázka: A čo jednoročný záručný popredajný servis?

Odpoveď: Bezplatná výmena dielov do jedného roka (okrem poškodenia spôsobeného ľudskou chybou). Údržba alebo výmena dielov po jednom roku bude spoplatnená. Poskytuje sa doživotná technická podpora.

Otázka: Ako môžem efektívne získať cenovú ponuku?

Odpoveď: Kliknite na tlačidlo „Odoslať dopyt“ na stránke alebo na tlačidlo ikony správy vpravo a vyberte preferovaný spôsob kontaktu. Zanechajte správu s popisom detailov vášho konečného produktu (najlepšie s obrázkami a rozmerovými výkresmi), výrobnými požiadavkami atď. Na vašu otázku odpovieme do 12 hodín.

Otázka: Ako môžeme navštíviť vašu spoločnosť a stroje?

Odpoveď: Naša továreň sa nachádza v meste Jiaozhou, Qingdao, provincia Shandong, Čína, s pohodlnou dopravou, 18 kilometrov od medzinárodného letiska Qingdao Jiaodong.

Otázka: Aké sú platobné podmienky?

A: T/T

Odpoveď: Máme vlastnú továreň, čo znamená, že môžeme prísne zaručiť kvalitu produktu a dodaciu lehotu a neúčtujeme sprostredkovateľom.
